TE-855
点击次数:4950次    发布时间:2019/5/16
产品名称: TE-855
产品型号: 立式加工中心TE-855
产品品牌: 大金
产品描述: 宽大立柱跟底座
高精度主轴
高精度C3丝杆与线轨
高精度精密軸承
不同选择的控制器

速位移速度                               工作台面             大主轴电机
                  48m/min

             850 to 1300mm

             15kw

  宽大立柱跟底座



                      TE-系列立式加工中心在设计上增加了宽大

                    的底座设计以及另类的立柱设计, 给予了机身

                    更具刚性的结构,使机床在进行重切削的同时

                    能兼顾工件的精度。





高精度主轴


TE-立式加工中心使用知名主轴厂商,

 大金机械的 TE-855 机床标准配置 120mm 直径主轴

带环喷功能。

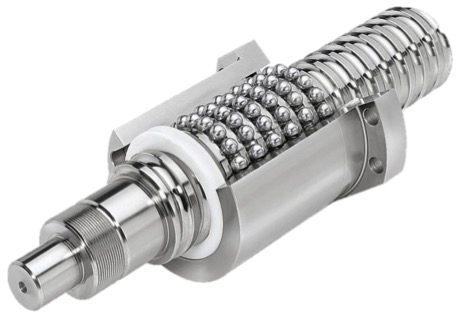

高精度C3丝杆与线轨


                 在大金機械我们只用品牌例如 HIWIN, PMI

                 或者 THK以确保我们生产出来的产品的质量是稳定的。

                 我们坚信只与专家合作的理念。

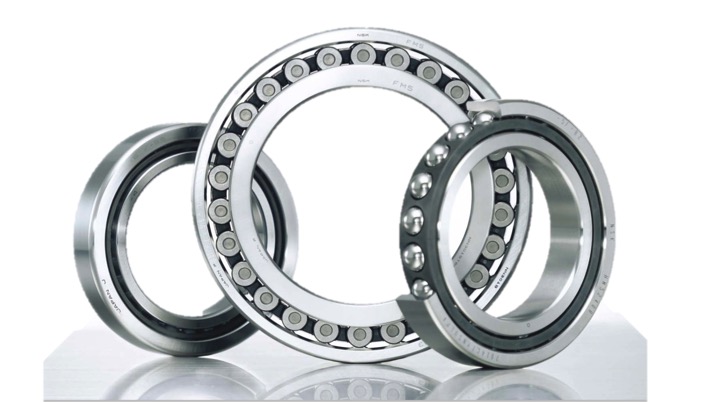

    高精度精密軸承


                      大金機械生产机床使用高精度 NSK 精密軸承,

                    我们拒绝使用任何杂牌或非认证品牌轴承在我们的

                    上。如客户有需求我们也可更换为SKF品牌軸承。



不同选择的控制器


为了迎合不同客户的需求以及加工要求, 大金机械的所有设备均可配置不同的控制器系统。

例如三菱、发那科以及西门子。

三菱 M80A/M80B

发那科 0I-MF

 西门子 808D/828D

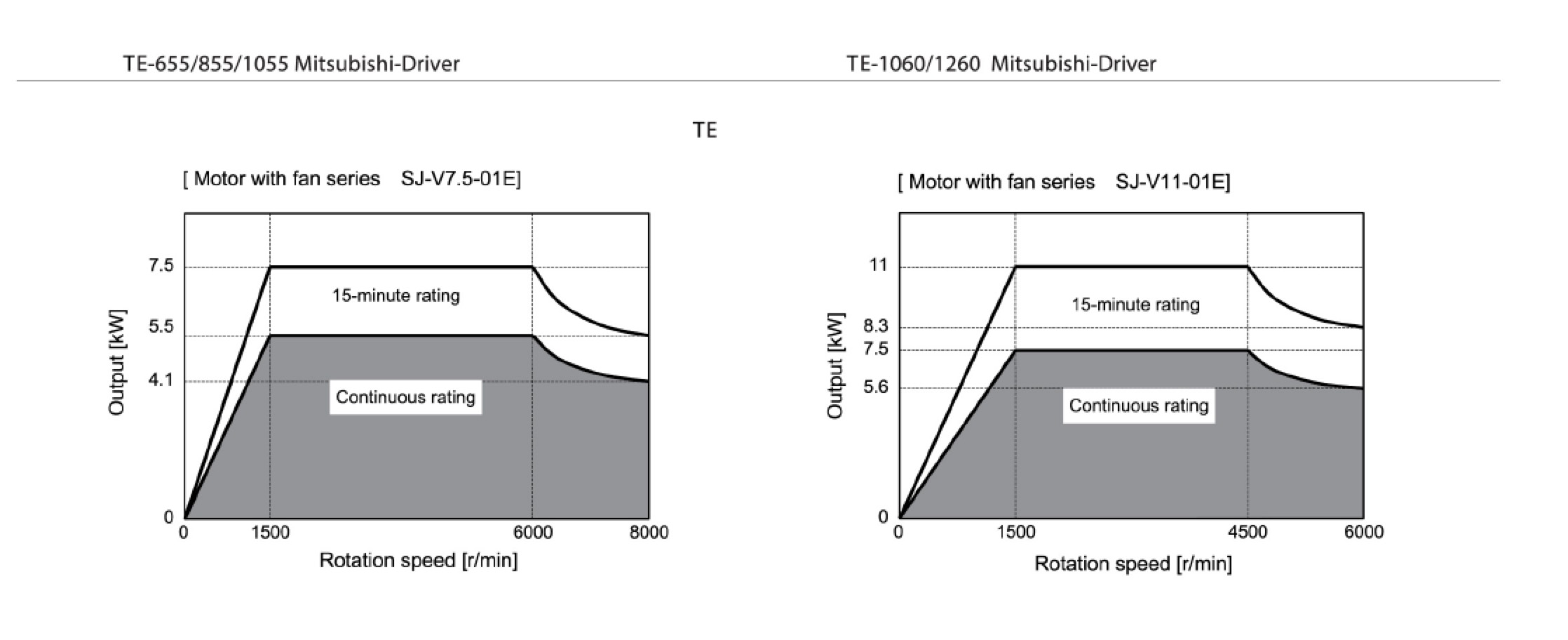

三菱扭矩图

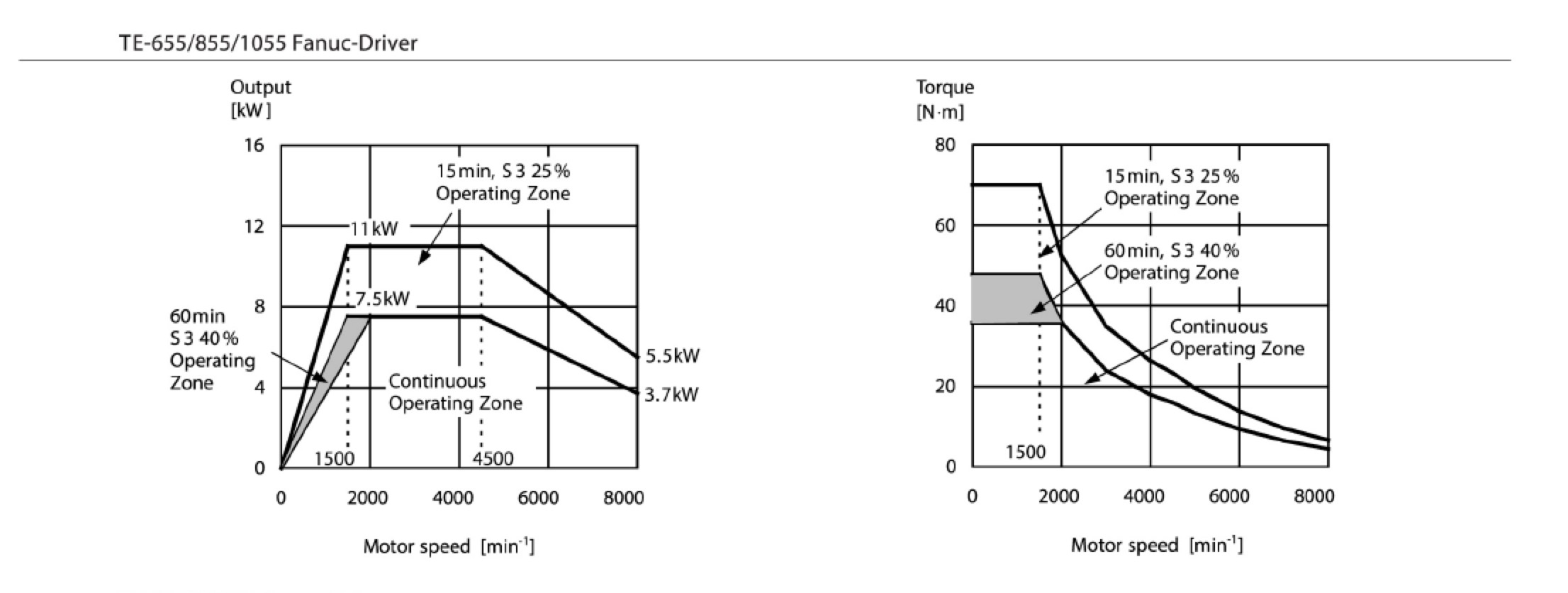

发那科扭矩图

西门子扭矩图

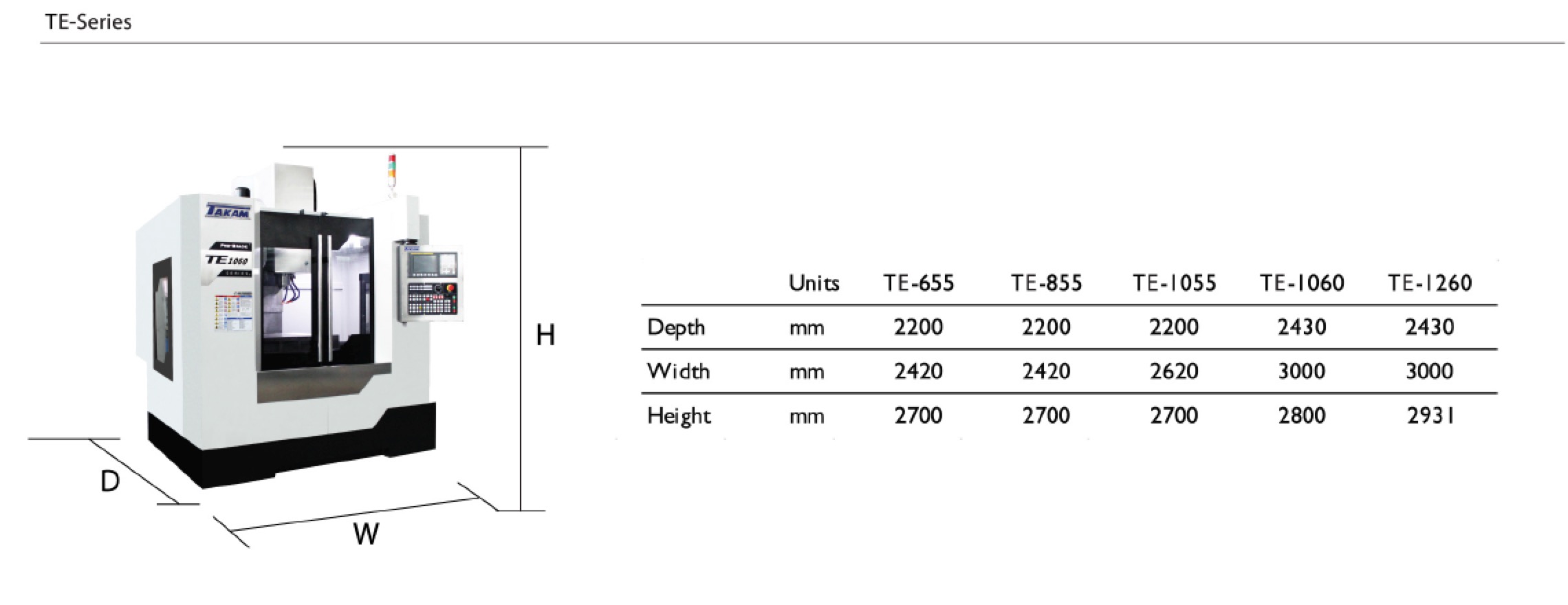

工件尺寸表



   机床参数


 项目
单位
尺寸
工作台尺寸
MM
1000×550
加工范围
MM
850×550
T型槽
MM
100×18×5
工作台承重
KG
800
X/Y/Z 行程
MM
850/550/550
主轴鼻端到工作台
MM
150-700
主轴锥度

BT/ISO/CAT40
主轴转数 RPM
RPM
10000
主轴传输

Belt
主轴马达
KW
7.5/11
轴向马达(三菱)
KW
1.5/1.5/3.0
轴向电机(发那科)
KW
1.8/1.8/3.0
三轴切削进給(X/Y/Z)
MM/min
1-12000
三轴快速位移(X/Y/Z)
M/min
48/48/48
定位精度
MM
±0.005
重复定位
MM
±0.003
气压要求
KG/cm2
6
冷却泵
HP
3/4
电压要求
KVA
15
机床重量
KG
4600
外观尺寸(L×W×H)
MM
2420×2180×2800
